الأسلاك الكهربائية العلوية منتشرة في كل مكان، لكنها تُسبب مشاكل كبيرة. فهي تتلف بسهولة وتُسبب فوضى في شوارعك. كما أن إصلاحها يُشكل خطرًا عليك. لحل هذه المشكلة، تُستخدم طريقة تركيب الكابلات تحت الأرض عالميًا.
ستتعلم اليوم كيفية تركيب الكابلات تحت الأرض والأدوات اللازمة. كما ناقشنا المعايير الرسمية التي يجب اتباعها لتركيب الأسلاك تحت الأرض بأمان.
لماذا وكيف يتم وضع الكابلات تحت الأرض؟

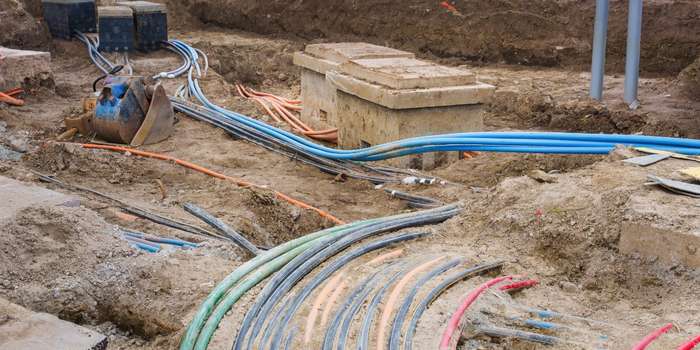

تركيب الكابلات تحت الأرض هو عملية وضع الكابلات تحت سطح الأرض. يمكنك القيام بذلك لحماية الكابلات من العوامل الجوية والتلف، كما أنه يحافظ على نظافة المنطقة وسلامتها.
يجب عليك أيضًا تخطيط مسارك بعناية لتجنب العوائق. ولكن، يجب عليك اختيار نوع الكابل المناسب للتربة والطقس. بهذه الطريقة، يتم نقل الكهرباء أو البيانات إلى المنازل والمكاتب بأمان.
معايير تركيب الكابلات تحت الأرض
اللجنة الكهروتقنية الدولية و معهد مهندسي الكهرباء والإلكترونيات (IEEE) ينشئ معايير دولية لتركيب الكابلات تحت الأرض التي تتبعها معظم الدول. ومع ذلك، المنظمة الدولية للمعايير (ISO) تحدد معايير الجودة والاختبار والمواد المستخدمة دوليا.
- يجب تثبيت الكابلات على عمق آمن لحمايتها من التلف. استخدم أيضًا فرشًا رمليًا وبلاطات حماية.
- يجب عليك إبقاء انحناءات الكابل واسعة بما يكفي حتى لا يتشقق العزل.
- لا تتجاوز قوة السحب المسموح بها أثناء التثبيت.
- من المهم الحفاظ على مسافة مناسبة بين الكابلات لمنع ارتفاع درجة الحرارة.
- يجب استخدام إجراء التثبيت الموثق والمعتمد للحفاظ على الجودة.
- يجب عليك التأكد من أن العمال يتبعون قواعد السلامة و ارتداء معدات الوقاية الشخصية المناسبة أثناء الحفر والتعامل مع الكابلات.
طريقة تركيب الكابلات تحت الأرض - كيفية تركيب الكابلات تحت الأرض
إن اتباع الإجراء سوف يضمن أن الكابلات آمنة وتدوم لفترة طويلة.
التخطيط والتصميم
أولاً، يجب إعداد خطة جيدة لتركيب الكابلات تحت الأرض. على سبيل المثال، يجب تحديد مسار الكابل والتحقق من عدم وجود أي عوائق كالأنابيب أو الأشجار. كما يجب اختيار الكابل وفقًا لحالة التربة ودرجة حرارتها. سيساعدك التخطيط الواضح على العمل بسلاسة.
حفر الخنادق ووضع الأنابيب
بعد التخطيط، يمكنك حفر الخنادق على طول الطريق الذي قمت بتمييزه آلات الحفر. يمكنك استخدام أدوات مثل حفارة خلفية أو آلة حفر خندق. يجب أن يكون الخندق عميقًا وواسعًا بما يكفي للكابلات. في معظم الحالات، يبلغ العمق حوالي 750 مم. مع ذلك، قد يتغير هذا العمق حسب المنطقة وحالة التربة.
إذا كان عمق الخندق أكثر من 1500 مم، يجب استخدام سلم لدخوله بأمان. يمكنك وضع أنبوب واقٍ في الخندق لتثبيت الكابلات. يحمي هذا الأنبوب الكابلات من الرطوبة والضغط والتلف. من المهم التأكد من أن الأنبوب مستقيم ومثبت بإحكام.
تركيب الكابلات (كيفية وضع الكابل تحت الأرض)
سيبدأ التركيب بعد الانتهاء من الحفر. عليك وضع الأنبوب في الخندق. ثم،, الأسلاك الكهربائية يجب تثبيتها داخل هذا الأنبوب للحفاظ عليها آمنةً وفي مسارها الصحيح. تأكد من عدم التواء الكابل أو ثنيه بشكل حاد.
يمكنك استخدام ساحب كابلات للتركيب. لحماية الأسلاك والأنابيب، يمكنك استخدام لوحات غطاء الكابلات, شبكات تحذيرية قابلة للكشف تحت الأرض،, أشرطة التحذير تحت الأرض, و أغطية/بلاطات أمان الكابلات. تأكد من سلامة الكابل على طول المسار لتجنب أي تلف أو عوائق. بعد سحب الكابلات، يجب توصيلها وإجراء جميع التوصيلات الكهربائية اللازمة.
الردم والترميم
الآن، يمكنك البدء بملء الخندق بالتربة. يجب القيام بذلك بعناية لتجنب أي تلف للأسلاك أو الأنابيب. لتحديد موقع الكابل، يمكنك استخدام شبكة تحذير وشريط تحذير المرافق. مع ذلك، تأكد من ثباتها في مكانها. بعد ذلك، املأ الخندق على طبقات، ودكّ التربة بيديك فوق الكابلات مباشرةً.
بالنسبة للطبقة العلوية والتربة المحيطة، يمكنك استخدام آلة ضغط. .وأخيرا، استعادة الأرض و استبدال أي رصيف تمت إزالته أو تنسيق الحدائق. هذا يجعل المنطقة آمنة وجاهزة للاستخدام الطبيعي.
الاختبار والتشغيل
بعد تركيب الكابلات وإعادة تغليفها، يجب اختبارها بعناية. في هذه الخطوة، يجب التأكد من عمل الكابلات بشكل صحيح وآمن. على سبيل المثال: يمكنك قياس الجهد والتيار والعزل للكشف عن أي مشاكل.
بعد نجاح جميع الاختبارات، يمكنك توصيل النظام واستخدامه. بهذه الطريقة، تعمل كابلاتك الأرضية بكفاءة وتدوم طويلًا.
7 أنواع من الكابلات الأرضية يجب أن تعرفها
| نوع الكابل | المكان المثالي تحت الأرض | كيفية الحماية؟ |
| كابل الألياف الضوئية تحت الأرض | ممرات المرافق، وحواف الأرصفة، والحقول الريفية، ومسارات الأنفاق، والخنادق على جانب الطريق | قم بتثبيت شريط تحذيري فوق الكابل، ثم قم بالحفر بعمق، وأضف القنوات وأغلق الوصلات |
| كابلات الكهرباء تحت الأرض | الحدائق، والأراضي المفتوحة، وتحت الأراضي النباتية، وعلى طول الطرق، وصناديق التقاطع | عمق الدفن المناسب، وتركيب أغطية فولاذية، والحفاظ على مسافة من المرافق الأخرى،, استخدم أغطية وشبكات حماية الكابلات. |
| كابل مدرع | على طول الشوارع والطرق السريعة، وتحت الأرصفة، والمصانع، والمستودعات | قم بتثبيت درع الأنابيب الفولاذية، وشريط التحذير، وعلامات السطح، وعمق الدفن المناسب، والتفتيش المنتظم |
| كابل الجهد المنخفض | المناطق السكنية والمباني التجارية والحدائق والأرصفة | استخدم قنوات PVC/HDPE، وعمق الخندق الصحيح،, شريط تحذيري, ، فراش الرمل |
| كابل الجهد المتوسط | المناطق الصناعية والشوارع وممرات المرافق ومحطات الكهرباء الفرعية | استخدم كابلًا مزدوج الغلاف، وأغطية من الفولاذ/الخرسانة، وعمق دفن مناسب، وعلامات تحذيرية، وقم بتثبيت بلاط حماية الكابلات بالقرب من المناطق الصناعية |
| كابل الجهد العالي | ممرات توزيع الطاقة، ومحطات الطاقة الفرعية، والطرق الريفية الطويلة | حماية الخرسانة/الفولاذ، الدفن العميق، شريط تحذيري وشبكة، فحص دوري |
| كابل XLPE | مسارات مشتركة مع الماء والغاز، داخل المصانع، على طول شوارع المدينة والأرصفة | استخدم قنوات الحماية، وفرش الرمل، وعمق الدفن الكافي، والدروع في المناطق عالية الخطورة |
طرق تركيب الكابلات تحت الأرض
فيما يلي الطرق الشائعة التي يمكنك استخدامها لتثبيت الكابلات تحت الأرض.
طريقة القطع المفتوح
في الحفر المفتوح، يجب حفر خندق على طول المسار المخطط له. بعد ذلك، يُمكن وضع الكابل أو الأنبوب داخل الخندق. بعد ذلك، يجب ردم الخندق بعناية لتثبيت الكابل.
- بنك القنوات المغلف بالخرسانة: في هذه الطريقة يتم تغطية القنوات التي تحتوي على الكابلات بـ أسمنت من جميع الجوانب. بهذه الطريقة، يمكنك حماية الكابلات بشكل قوي ومنع تلف الأسلاك المجاورة أثناء حدوث ماس كهربائي. لكن هذا يكلفك أكثر، كما أن الخرسانة تُصعّب تسرب الحرارة.
- الدفن المباشر: في هذه الطريقة، يُمكن وضع الكابل مباشرةً في الخندق دون استخدام أنبوب. ولكن يجب تغطيته بطبقات واقية كالرمل أو شبكة الحماية. بعد ذلك، يُمكن ردم الخندق بعناية. تُحافظ هذه الطريقة على ثبات الكابل وحمايته تحت الأرض.
- الدفن شبه المباشر: تستخدم هذه التقنية أنابيب مرنة من البولي إيثيلين عالي الكثافة (HDPE) للكابلات. فهي تحمي الكابلات من التلف المادي وتُسهّل استبدالها أو إضافتها. مع ذلك، تُزيد هذه الطريقة من تكاليف البناء والكابلات.
طرق عدم الحفر
بدون حفر، يُمكنك تركيب الكابلات دون الحاجة إلى حفر خنادق كبيرة. بدلاً من ذلك، تُستخدم تقنيات مثل رفع الأنابيب أو الحفر الأفقي الاتجاهي لوضع الكابلات تحت الأرض. تُقلل هذه الإجراءات من اهتزاز الأرض. وتُفيد هذه الطريقة في المناطق التي يصعب فيها الحفر أو يُمنع فيه.
- رفع الأنابيب: في عملية رفع الأنابيب، يتم دفع أنبوب فولاذي تحت الأرض باستخدام آلة هيدروليكية. بعد ذلك، يتم وضع الأنابيب داخل الأنبوب. بعد ذلك، يتم ملء الفراغات بالملاط وتمرير الكابلات من خلاله. هذه الطريقة تحمي الكابلات جيدًا وتسهل صيانتها.
- الحفر الاتجاهي الأفقي: يجب حفر مسار صغير تحت الأرض على طول المسار المخطط له باستخدام آلة حفر. بعد ذلك، يمكنك سحب قناة أو أنبوب عبر الثقب. وأخيرًا، يمكنك تثبيت الكابلات في الأنبوب. تتيح لك هذه الطريقة تثبيت الكابلات دون حفر خنادق، وأدائها يُشبه التركيب شبه المدفون.
آلة مد الكابلات تحت الأرض
يمكنك استخدام آلات مد الكابلات تحت الأرض لتركيب الكابلات بسرعة وأمان. فهي تُقلل العمل اليدوي وتُسهّل عليك تركيب الأسلاك لمسافات طويلة أو في مناطق يصعب الوصول إليها.
- حفارة ركوب
- محمل انزلاقي التوجيه
- رافعة كابلات الاتصالات
- بكرات الكابلات
أدوات تركيب الكابلات تحت الأرض
إلى جانب الآلات، تحتاج أيضًا إلى أدوات خاصة للتعامل مع الكابلات وتثبيتها ومحاذاتها وتأمينها أثناء العمل.
- أدوات الحرث: باستخدام معدات الحرث، مثل المحاريث الثابتة أو الاهتزازية، يمكنك شق مسار ضيق في الأرض. فهي تدفع التربة جانبًا، مما يُسهّل وضع الكابل في خط مستقيم. هذه الأدوات توفر وقتك وتُقلل من أعمال الحفر اليدوية.
- أدوات الحفر: تُستخدم معدات الحفر لحفر خنادق الكابلات تحت الأرض. فهي تساعدك على العمل بشكل أسرع وتجهيز الخندق بشكل صحيح لتركيب الكابلات.
- أدوات الحفر: تُستخدم هذه الأدوات لإنشاء ثقوب تحت الأرض للكابلات دون الحاجة إلى حفر خنادق كبيرة. تتيح لك تركيب الكابلات تحت الطرق أو المباني أو أي عوائق أخرى بأمان. تشمل أدوات الحفر أدوات الحفر الاتجاهية (DBT) و الحفر الاتجاهي الأفقي (HDD).
- معدات سحب الكابلات: هذه الأنواع من الأدوات مثالية لنقل الكابلات عبر الأنابيب أو القنوات بأمان. يمكنك استخدام مقابض السحب، أو مقابض الدعم، أو أجهزة تخفيف الضغط.
- مقطورات البكرات والتجهيزات والملحقات: تساعدك مقطورات براميل الكابلات وأدوات المناولة على نقل براميل الكابلات ورفعها وتثبيتها أثناء التركيب. كما تُسهّل عليك فكّ الكابلات وتوجيهها بأمان وكفاءة.
ملخص
في النهاية، تجدر الإشارة إلى أن تركيب الكابلات تحت الأرض عملية معقدة وتتطلب تخطيطًا دقيقًا. لذلك، من المهم جدًا الالتزام الصارم بقواعد وخطوات تركيب الكابلات. نتمنى لمشروعكم النجاح.
علاوة على ذلك، يمكنك تحدث مع فريقنا إذا كان لديك أي أسئلة أو تحتاج إلى منتجات السلامة لمكان عملك.
الأسئلة الشائعة
ما هو عمق الكابلات المثبتة تحت الأرض؟
يعتمد عمق الكابلات على نوع السلك وموقعه. غالبًا ما تُدفن الكابلات تحت الأرض على عمق يتراوح بين 1.5 قدم وأكثر من 4 أقدام (450 مم - 1.2 مم).
ما هو عمر الكابلات تحت الأرض؟
عادةً ما تدوم الكابلات الأرضية من 30 إلى 50 عامًا. ومع ذلك، يمكن تغيير هذه المدة وفقًا لنوع الكابل وطريقة التركيب. يمكنك استخدام منحدرات خراطيم إطفاء الحرائق أثناء التثبيت و منحدرات حماية الكابلات لتمديد عمرهم وإبقائهم قادرين على العمل بأمان لسنوات عديدة.
كيفية تحديد موقع المرافق تحت الأرض بنفسك؟
يمكنك الكشف المرافق تحت الأرض باستخدام جهاز تحديد مواقع الكابلات أو كاشف المرافق. تُرشدك هذه الأدوات للعثور على الكابلات أو الأنابيب أو أي خطوط مدفونة أخرى بأمان. احرص دائمًا على تحديد المنطقة قبل الحفر، ويمكنك الاتصال على 811 للحصول على مساعدة متخصصة.
هل تركيب الكابلات تحت الأرض مكلف؟
نعم، قد يكون تركيب الكابلات الأرضية أكثر تكلفة من الكابلات الهوائية. وتزداد التكاليف بسبب حفر الخنادق، وأنابيب الحماية، والمعدات المتخصصة، والعمالة. ولكنه استثمار مجدٍ على المدى الطويل.
