Couleurs des fils électriques : signification, tableau et codes de couleur des fils

Savez-vous pourquoi un circuit électrique comporte des fils de différentes couleurs ? Chaque couleur de fil a sa propre signification et sa propre fonction. Si vous n'êtes pas électricien, il vous sera peut-être difficile de comprendre toutes ces couleurs.

Pour résoudre ce problème, nous avons créé ce guide simple. Vous y trouverez un schéma de câblage électrique, les couleurs des câbles en fonction des phases, des tensions et des spécificités des différents pays.

Tableau des couleurs des fils électriques

Que signifient les couleurs des fils électriques ?

Nous allons maintenant aborder en détail la signification des couleurs des fils électriques, une par une.

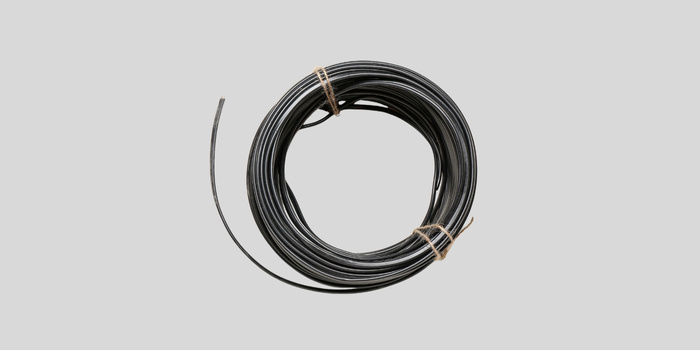

Fil noir : Couleur du fil de phase

Le câble noir est le fil de phase (phase 1) du circuit alternatif. Il transporte le courant de la source d'alimentation vers un appareil. On peut dire qu'il est le principal conducteur d'énergie dans votre circuit.

Il ne faut donc jamais y toucher lorsqu'il est sous tension. Dans les circuits à courant continu, le fil négatif est généralement noir.

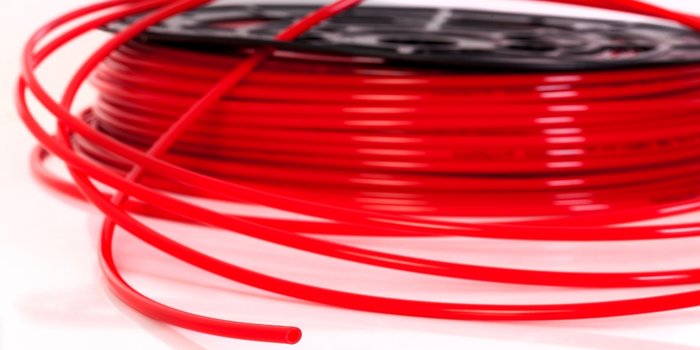

Fil rouge ou fil sous tension

Un fil rouge peut également servir de phase et de fil de phase secondaire. On le trouve souvent dans les circuits de commutation ou la deuxième phase d'un circuit de 220 volts. Il est utilisé pour les appareils complexes.

Par exemple : climatiseur, circuit multiconducteur et détecteurs de fumée. N'oubliez pas que le fil rouge est généralement conducteur, manipulez-le donc avec précaution.

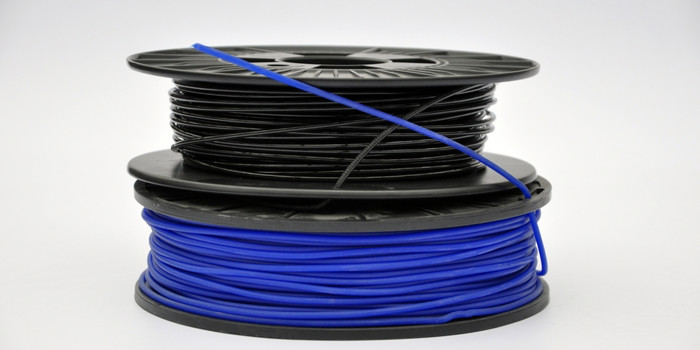

Câble bleu signifie (couleur du fil neutre)

Le fil bleu, ou fil neutre, transporte l'électricité hors des appareils. Cependant, sa fonction peut varier selon les systèmes. Dans une installation triphasée, il peut servir de fil de troisième phase (L3).

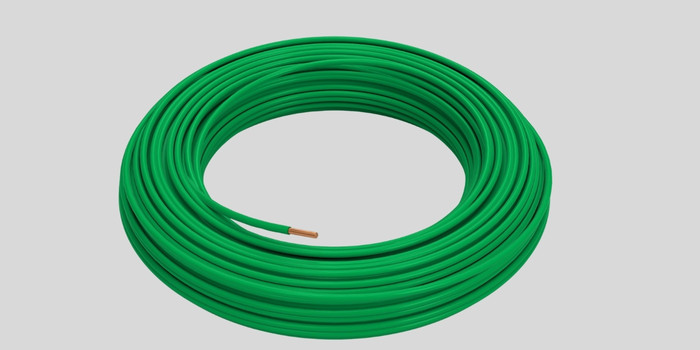

Le fil vert est la couleur du fil de terre.

Le câble vert est votre câble de sécurité. En réalité, il fonctionne comme un fil de terre dans tout système électrique. Son rôle principal est d'évacuer le surplus de courant ou d'énergie vers la terre, notamment en cas de défaut.

Ainsi, vos appareils sont protégés des chocs électriques. De plus, n'utilisez jamais un fil vert comme fil de phase ou neutre, car cela peut être dangereux.

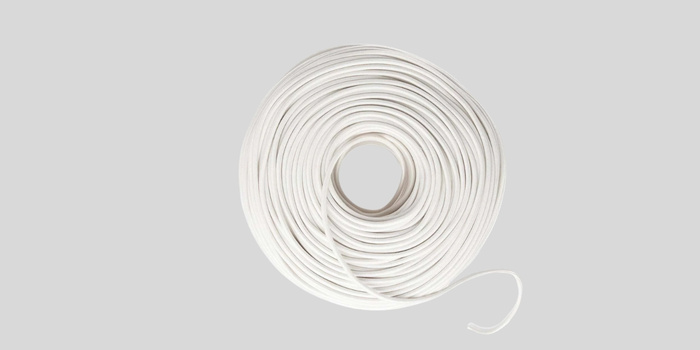

Le fil blanc signifie

On trouve souvent un fil blanc dans la plupart des circuits électriques domestiques. Il sert de fil neutre et ramène le courant au tableau électrique principal. Ce fil assure la fermeture du circuit. Il est important de noter qu'il ne s'agit pas d'un fil sous tension, mais qu'il peut tout de même transporter une certaine tension dans certains systèmes.

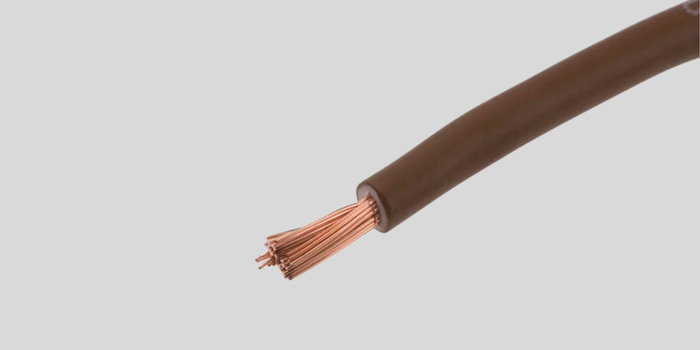

Fil marron signifie

Dans les systèmes électriques britanniques et européens, il s'agit du fil conducteur principal. Ce fil transporte le courant de la source d'alimentation vers votre appareil. Vous le verrez connecté aux interrupteurs, prises et luminaires. Comme vous le savez, il est conducteur. Par conséquent, il peut être dangereux s'il n'est pas correctement raccordé au fil neutre ou à la terre.

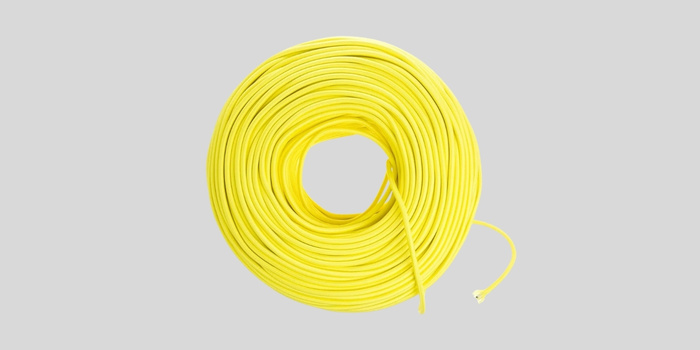

Fil jaune signifie

Certains circuits utilisent des câbles jaunes comme fil de phase. Leur rôle principal est de faire circuler le courant entre les interrupteurs et les lampes. On peut aussi les appeler fil de phase secondaire. Comme ils transportent de l'électricité, il faut les manipuler avec précaution.

Code couleur de base des fils par pays

Code couleur des fils électriques au Royaume-Uni et en Europe

Si l'on observe le Royaume-Uni et l'Europe, les deux suivre la CEI Code couleur des fils. Par conséquent, vous pouvez utiliser le marron pour le fil de phase et le bleu pour le fil neutre.

Concernant le fil de terre, on trouve trois couleurs : vert, jaune et vert rayé de jaune. Dans un système triphasé, il convient d'utiliser du fil marron pour la phase 1 (L1), du fil noir pour la phase 2 (L2) et du fil gris pour la phase 3 (L3).

Couleurs des fils électriques aux États-Unis

Les États-Unis utilisent le code couleur des fils NEC.. C'est pourquoi les fils noirs et rouges servent de phase dans votre circuit. Le fil neutre est quant à lui un fil blanc.

On trouve souvent des fils de cuivre verts ou nus reliés à la terre pour assurer une connexion sécurisée. Dans un système à trois phases (triangle), un fil orange est utilisé pour supporter les tensions plus élevées. De plus, en cas de commutation ou de multiphase, les fils de phase sont généralement noirs, rouges et bleus.

Code couleur des câbles électriques chinois

En Chine, les câbles électriques suivent des schémas légèrement différents pour les systèmes monophasés et triphasés.

• Courant alternatif monophasé : Vous pouvez utiliser un fil jaune pour la phase (ou ligne sous tension). Le fil bleu clair ou noir est destiné au neutre. Le fil de terre reste le même qu'au Royaume-Uni ou en Europe (fil vert avec une bande jaune).

• Courant alternatif triphasé : Dans les systèmes triphasés, le jaune correspond à la phase 1 (L1), le vert à la phase 2 (L2) et le rouge à la phase 3 (L3). La couleur du fil de terre reste la même (fil jaune sur fil vert dénudé).

Code couleur des fils selon la phase

Pour comprendre le code couleur de chaque phase en fonction des tensions, consultez ce tableau.

Code couleur des fils biphasés & Code couleur des fils triphasés

Couleurs positives et négatives pour les fils

Dans vos circuits à courant continu, les câbles ou fils sont marqués de couleurs positive et négative. Généralement, le rouge est le fil positif et le noir le fil négatif. Cependant, pour les installations solaires ou à batterie, le bleu ou le blanc sont utilisés pour indiquer la polarité négative. N'oubliez pas que le rouge reste la couleur du positif.

Normes de code couleur pour le câblage électrique ou règles de sécurité

La couleur de vos câbles dépend de votre région, mais tous respectent les mêmes normes et règles de sécurité.

• Dans le cas des circuits à courant continu, le fil positif sera rouge partout dans le monde.
• Le fil de terre est toujours présent et se présente sous forme de fil vert ou de fil vert à rayures jaunes.
• Vos systèmes de climatisation classiques doivent avoir des fils de phase noirs, rouges et bleus.
• Les installations électriques anciennes peuvent ne pas être conformes aux normes actuelles. Il convient donc d'être prudent.
• Certains appareils présentent des variations de couleur. Il est donc conseillé de consulter leur manuel d'utilisation.
• Vous devez porter un équipement de protection individuelle (EPI) approprié lorsque vous manipulez des fils de toute couleur.

Quelles sont les couleurs des anciens câbles électriques ?

Vous constaterez également des modifications dans les couleurs des anciens câbles. Les couleurs générales étaient les suivantes : rouge pour la phase, noir pour le neutre et vert/jaune-vert pour la terre. En Angleterre, l’ancien code couleur triphasé était : L1 rouge, L2 jaune, L3 bleu et noir pour le neutre.

Nos conseils pour Gestion de la protection des câbles

Notre usine de fabrication JACKWIN Notre entreprise est située en Chine. Nous vous recommandons d'utiliser nos produits de haute qualité suivants pour tous vos besoins en matière de protection de câbles et de fils.

• plaques de recouvrement de câbles durables
• rampes de protection des câbles
• dalles de protection de câbles
• Rampes et ponts pour tuyaux d'incendie et câbles
• Grille de signalisation détectable pour marquer les câbles souterrains

FAQ

Comment savoir quel fil est positif et quel fil est négatif lorsqu'ils sont tous les deux noirs ?

Dans ce cas, il faut utiliser un multimètre pour vérifier la tension.

Quels fils de couleur vont ensemble ?

En général, les fils de phase (noir, rouge et bleu) sont associés entre eux, et les fils neutres entre eux (blanc ou bleu clair).

Quelles sont les couleurs des fils électriques d'une maison ?

Dans une maison, les couleurs de fils les plus courantes sont : noir ou rouge pour la phase, blanc pour le neutre. On utilise également le vert, le vert/jaune ou le cuivre nu pour la terre.

Faut-il absolument mélanger les couleurs des fils électriques ?

Non, il ne faut absolument jamais mélanger les couleurs de fils électriques. Cela peut provoquer un choc électrique grave ou endommager votre machine. Les fils peuvent également prendre feu, ce qui est extrêmement dangereux.
