De nombreux conducteurs et Les piétons ont du mal à voir les feux de circulation. Bien que les feux de circulation soient bien visibles sur les routes fréquentées ou larges, le choix de la taille et de la hauteur appropriées est essentiel pour prévenir les accidents. En effet, chaque feu de signalisation doit être clairement visible. type de route possède ses propres dimensions standard pour les feux de circulation.
C’est pourquoi nous avons rédigé cet article afin de vous indiquer les dimensions précises des feux de circulation et les exigences de hauteur pour leur installation.

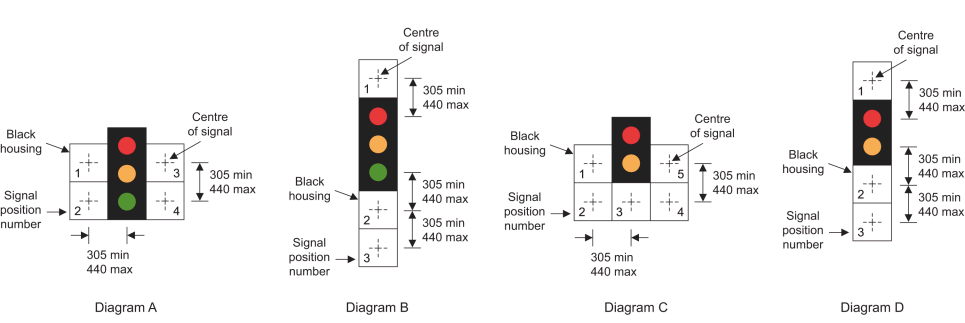

Mesures des feux de circulation
Feu de circulation Les dimensions indiquées correspondent aux différentes tailles de lentilles et à la hauteur d'un feu de circulation. La taille réelle d'un feu de circulation dépend de son emplacement et de son utilisation. On trouve ces feux en deux tailles principales, selon le diamètre de leur lentille.
Ces dimensions sont de 8 ou 12 pouces. Les feux de signalisation de 8 pouces mesurent généralement 30 pouces de haut, 9,5 pouces de large et 6 pouces de profondeur.
Hauteur standard d'un feu de circulation
Les feux de circulation sont généralement placés en hauteur, afin d'être visibles de loin. La plupart se situent entre 213 et 366 cm du sol. Cette hauteur est idéale pour que les conducteurs puissent les voir facilement.
Cela permet également de rendre les feux visibles aux piétons et aux personnes en fauteuil roulant ou utilisant d'autres aides à la mobilité. Cependant, la hauteur exacte dépend de la largeur de la route et de la vitesse de circulation.
Dimensions et poids des feux de circulation
Un feu de signalisation standard pèse généralement entre 14 et 23 kg. Cependant, son poids varie en fonction de sa taille, du diamètre de sa lentille et de son usage.
| Taille des lentilles d'éclairage | Poids approximatif | Applications |
| 6 pouces (150 mm) | 3 à 10 livres | Utilisé pour les petites routes et les zones à faible circulation |
| 8 pouces (200 mm) | 8 à 30 livres | Ce feu de circulation est utilisé comme feu de signalisation standard pour véhicules. |
| 12 pouces (200 mm) | 30 à 50 livres | Installé sur les routes principales et les zones à fort trafic |
| Piéton 8 pouces (200 mm) | 12 à 18 livres | Lieux à trottoir ou passage piéton |
| Piéton 12 pouces (300 mm) | 20 à 25 livres | Principalement installés aux passages piétons les plus fréquentés |

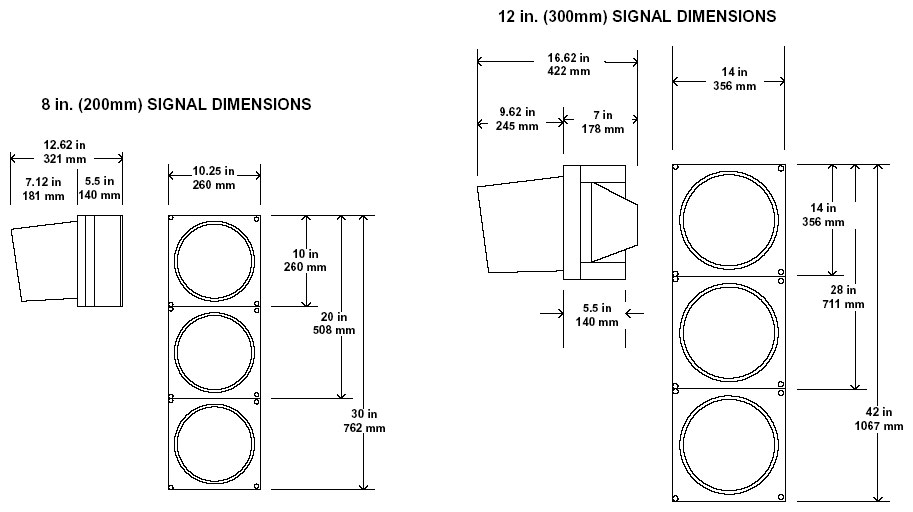

Dimensions des feux de signalisation
Les feux de circulation ont un diamètre de 30,5 cm (12 pouces). Les feux piétons mesurent 45,7 cm (18 pouces) de large et 40,6 cm (16 pouces) de haut. La largeur des feux de circulation n'est pas fixe ; elle peut varier de 16 cm (6,3 pouces) à 29,2 cm (11,5 pouces), voire plus. Quant à leur poids, il dépend de… conception des feux de circulation, matériau plus nombre de faces.
Par exemple : un feu de signalisation à trois feux en aluminium pèse généralement entre 14 et 23 kg. En revanche, les feux de signalisation plus grands, avec des lentilles supplémentaires ou fabriqués dans des matériaux plus lourds comme l’acier, peuvent peser de 27 à 45 kg.
Dimensions des éléments de montage
Pour fonctionner en toute sécurité, les feux de signalisation nécessitent un matériel de fixation adapté. Un conduit de 1 × 100 mm peut être utilisé pour le passage de l'électricité. Lors de l'installation du boîtier de commande, celui-ci doit être orienté vers le sud et comporter une prise de terre d'un mètre. Il est impératif de prévoir une longueur supplémentaire d'un mètre pour les câbles de tirage galvanisés. Cette configuration garantit la stabilité et la longévité des feux de signalisation.

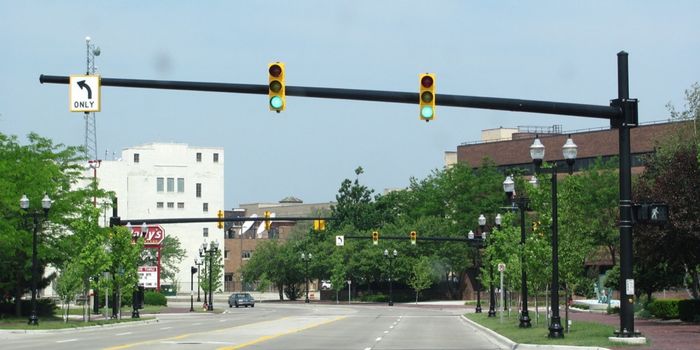

Quelle est la hauteur d'un poteau de feu de circulation ?
Les poteaux de feux de circulation sont hauts afin que les conducteurs et les piétons puissent bien voir les signaux. La plupart mesurent entre 118 et 700 mètres de haut. Cependant, leur hauteur exacte dépend de la largeur de la route, de la vitesse de circulation et de l'emplacement. Des poteaux plus hauts sont installés sur les routes larges ou aux intersections très fréquentées afin de garantir la visibilité des signaux de loin.
Quelle est la hauteur des feux de circulation en pieds ? La hauteur minimale d'un poteau de feu de circulation est de 3 mètres (9,84 pieds), ce qui est généralement suffisant pour les routes secondaires ou les zones à faible circulation. La hauteur maximale est de 18 mètres (59 pieds). Elle peut être utilisée pour les grandes avenues, les autoroutes ou les grands axes routiers. intersections très fréquentées.
Quelle est la hauteur d'un feu de circulation en mètres ? La hauteur d'un poteau de feu de circulation est généralement comprise entre 3 et 18 mètres. Voici la liste des hauteurs de feux de circulation pour différentes routes.
- Petites routes : 3 à 6 m
- Routes moyennes : 6 à 12 m
- Autoroutes ou grands carrefours : 12 à 18 m
Dimensions selon le type de feux de circulation
La taille et la forme des feux de circulation changent en fonction de type de signalisation routière. Chaque type possède ses propres dimensions standard afin de garantir une visibilité et une sécurité maximales.
| Types de feux de circulation | Diamètre standard de l'objectif (pouces) | Taille moyenne |
| Feu de circulation pour piétons | 8 à 9 pouces | Plus petit, à une ou deux têtes |
| Feu de circulation à flèche | 8 à 12 pouces | Conception à une seule tête déclinée en plusieurs formes |
| Feu de circulation pour vélos | 8 pouces | Plus petit et généralement à une seule tête |
| Signalisation de voie de bus | Non réparé | Peut correspondre à la taille du signal du véhicule ou être plus petite. |
| Feu de signalisation pour voies non motorisées | 8 pouces | Feux de circulation plus petits que les feux de signalisation standard pour véhicules |
| Hauteur du feu de signalisation au passage piéton | 12 pouces | Écran plus grand pour une meilleure visibilité des piétons |
Qu'est-ce qui détermine la taille d'un feu de circulation ?
La taille totale d'un feu de signalisation ne dépend pas uniquement de son panneau. Différents facteurs influent sur la taille et la forme globales de ces dispositifs essentiels de contrôle de la circulation.
La largeur de la route est un facteur déterminant pour la taille des feux de circulation. Sur les routes larges, il est nécessaire d'installer des feux plus grands ou plus hauts afin que tous les conducteurs les voient clairement. En revanche, sur les routes étroites, des feux plus petits suffisent, car les conducteurs sont plus proches.
-
Nombre de voies
Le nombre de voies à une intersection influe également sur la taille et l'emplacement des feux de circulation. Par exemple : un plus grand nombre de voies nécessite des feux plus grands ou plusieurs feux pour une visibilité optimale. Si le nombre de voies est réduit, des feux de petite taille suffisent.
-
Volume de trafic
Le tableau ci-dessous vous montrera comment le nombre de véhicules et de piétons modifie la hauteur totale du feu de circulation.
| Types de routes | Hauteur du feu de circulation |
| Routes rurales | 10 à 15 pieds (moins de circulation emprunte ces itinéraires) |
| Zones piétonnes | 7 à 10 pieds (faible circulation automobile dans cette zone) |
| Routes urbaines | 15 à 25 pieds (en raison du grand nombre de véhicules) |
-
Besoins de visibilité du conducteur
La loi exige qu'un feu de circulation soit placé de manière à être visible de loin, permettant ainsi de réagir en toute sécurité. Cela détermine également la hauteur, la position et la taille du feu et de sa lentille. Il convient aussi de tenir compte de l'éclairage, des obstacles et de la vitesse des véhicules. De cette façon, vous pouvez garantir la fluidité du trafic et disposer d'un temps de réaction suffisant.
-
Complexité des intersections
La conception et la taille des feux de circulation dépendent également de la complexité de l'intersection. Ainsi, les intersections très fréquentées, avec de nombreuses voies et passages piétons, nécessitent des feux plus hauts ou plus grands afin d'être bien visibles sous différents angles. En revanche, les intersections simples peuvent se contenter de feux plus petits ou plus bas.
-
Intégration d'autres appareils
En résumé, les feux de circulation fonctionnent de concert avec d'autres dispositifs tels que des capteurs, des caméras, des systèmes GPS ou des boutons-poussoirs pour piétons. La présence de ces dispositifs peut influer sur la taille, la hauteur, le poids et l'emplacement du feu.
-
Règlements locaux
La taille et la hauteur des feux de circulation sont également régies par les lois et normes locales. Vous devez respecter ces règles afin que chaque usager de la route puisse voir clairement les signaux et que les véhicules puissent circuler en toute sécurité. Par exemple, Règles du MUTCD indiquez que vous devez installer un feu de circulation à au moins 15 pieds (4,6 m) au-dessus de la route, mais pas à plus de 19 pieds (5,8 m).
Dimensions des feux de circulation variables selon les régions
Les dimensions des feux de circulation varient selon les pays et les régions. Chaque pays et chaque région a ses propres normes concernant la taille des lentilles, la hauteur du signal, son emplacement et ses dimensions générales.
| Nom de la région | Type de feu de circulation | Hauteur des feux de circulation (en pouces) | Placement de la lumière |
| Europe et Asie | Feu de signalisation pour véhicules | Environ 59 à 71 (1500 et 1800 mm) | Installé en hauteur pour une visibilité optimale dans la circulation dense |
| Amérique du Nord | Lumière pour piétons | Entre 48 et 60 ans | Doit être placé à hauteur des yeux des piétons pour une visibilité optimale. |
| Europe/Asie | Signalisation pour passage piéton | Environ 47 à 59 ans | Vous devriez le régler plus bas pour le confort des piétons. |
| Amérique du Nord | Feu de circulation commun | Environ 36 à 48 pouces | Positionné plus haut pour être visible aux abords des routes à fort trafic. |
Influence de la hauteur d'un feu de circulation sur la sécurité des véhicules
- Visibilité pour les conducteurs : Une hauteur adéquate permet de voir clairement le feu de circulation de loin. De plus, des feux plus hauts sur les routes larges aident à mieux le repérer par-dessus les autres véhicules.
- Temps de réaction maximal : Des feux de signalisation correctement dimensionnés vous donnent suffisamment de temps pour ralentir ou arrêter votre véhicule. Un mauvais positionnement peut réduire votre temps de réaction, ce qui peut avoir des conséquences graves. augmenter le risque d'accident.
- Couverture des voies : Les routes à plusieurs voies nécessitent des feux de circulation plus hauts ou plus nombreux afin que les conducteurs de toutes les voies puissent les voir. Des feux trop bas peuvent être masqués par les gros véhicules, ce qui peut engendrer de la confusion chez les conducteurs.
- Sécurité des passages piétons : La hauteur adéquate des feux de circulation vous permet de bien voir les passages piétons. Ainsi, vous pouvez freiner à temps lorsqu'un piéton traverse la route.
FAQ
Pourquoi les feux de circulation ont-ils des formes différentes ?
Les feux de circulation comportent généralement trois formes de base. Par exemple : les cercles indiquent les instructions générales comme « stop » ou « avancer », les flèches indiquent les sens de circulation et les triangles servent aux avertissements.
Quelle est la taille d'un feu de circulation par rapport à un être humain ?
Une norme Le phare du feu tricolore est à peu près aussi haut qu'une personne.. Ses lentilles ont à peu près la taille d'une tête humaine. De loin, il peut paraître plus petit qu'il ne l'est en réalité. Cette conception permet aux conducteurs de bien voir le signal.
Qu'est-ce qu'un système de contrôle des feux de circulation ?
Un système de feux de circulation gère le changement de couleur des feux tricolores. Que vous soyez conducteur ou piéton, il vous indique quand vous arrêter, avancer ou attendre. Ces systèmes fluidifient le trafic et réduisent les accidents aux intersections.
Pourquoi certains feux de circulation ont-ils 4 feux ?
Certains feux de circulation comportent quatre feux pour fournir des instructions supplémentaires. Le quatrième feu indique généralement un signal particulier, comme une flèche de direction, un signal piéton ou un avertissement clignotant. Il sert également de feu de secours en cas de défaillance d'un autre feu.
Comment mesurer les dimensions d'un feu de circulation ?
Pour mesurer un feu de circulation, il faut vérifier ses dimensions totales, de haut en bas et de gauche à droite. Analysez également la taille de chaque lentille. N'oubliez pas d'inclure les plaques de fixation et l'espacement entre les feux.
Derniers mots
Vous connaissez donc bien les dimensions des feux de circulation et savez pourquoi leur taille et leur hauteur sont importantes. Vous pouvez également constater que chaque feu est soigneusement conçu pour assurer votre sécurité sur la route.
