Что такое погрузочная платформа? 7 типов, конструкция, площадь и безопасность

Сегодня мы обсудим, что такое погрузочно-разгрузочная платформа и как она работает. Вы узнаете о функциях безопасности, которые можно добавить, о советах по проектированию, а также о распространённых проблемах и их решениях. Прочитав эту статью, вы сможете легко и эффективно выполнять погрузочно-разгрузочные работы на погрузочно-разгрузочных платформах складов.

Значение термина «погрузочная платформа» – складская погрузочная платформа

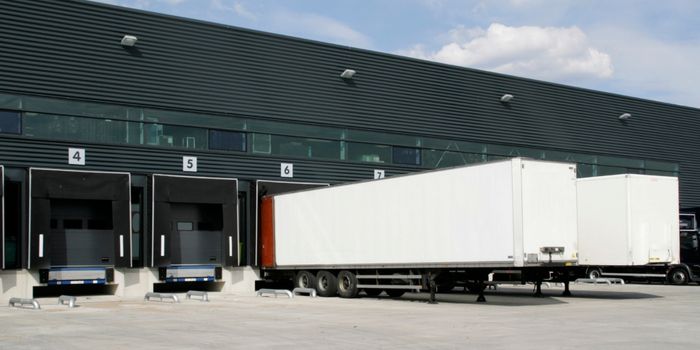

Погрузочная платформа — это место, где можно загружать и выгружать товары из грузовиков в здание. Чаще всего её можно увидеть в задней части склада и крупных магазинов. Благодаря погрузочной платформе грузовики могут останавливаться рядом со зданием, что позволяет быстро перемещать товары. Её можно использовать для обеспечения безопасности и порядка на рабочем месте. Она также экономит время в повседневной работе.

Каково назначение погрузочной платформы?

Система погрузочно-разгрузочных доков обеспечивает прямой доступ к зоне хранения, позволяя быстро перемещать товары. Благодаря такой системе вы можете легко перемещать товары и поддерживать порядок. Грамотно спроектированная погрузочно-разгрузочная платформа также ускоряет и облегчает вашу повседневную работу.

Типы погрузочных доков

Инженеры-технологи разработали различные типы погрузочных доков, отвечающие вашим потребностям. Вы можете выбрать доки в зависимости от типа продукции и имеющегося складского пространства.

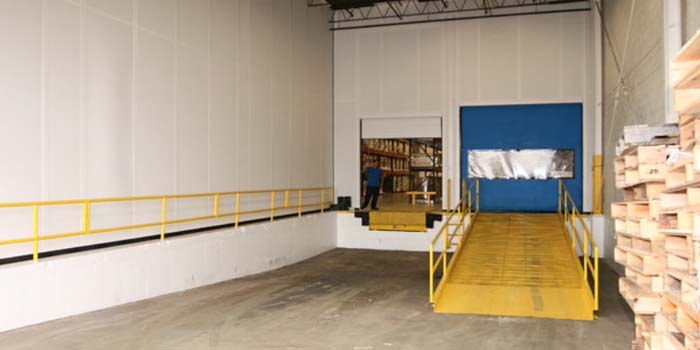

1. Закрытая погрузочная платформа

Закрытый погрузочный док полностью крыт и защищён от воздействия внешней среды. Вы можете безопасно загружать и выгружать товары в дождь и снег. Таким образом, ваши товары остаются сухими и в безопасности во время транспортировки.

Это идеальный вариант для обработки чувствительных или ценных грузов на ваших складах. В некоторых закрытых погрузочных платформах предусмотрены дополнительные двери и стены для максимальной безопасности и защиты.

2. Погрузочная платформа с плоской загрузкой

Погрузочная платформа вровень с полом — это распространённое решение для складов. Вы можете загружать и выгружать товары без ступенек и пандусов. Это означает, что между грузовиком и зданием не будет ни ступенек, ни зазоров.

Кроме того, этот док имеет ровную платформу и дверь для вилочного погрузчика и других инструментов. Это делает процесс погрузки и разгрузки безопасным. Он отлично подходит для небольших грузовиков и регулярных поставок.

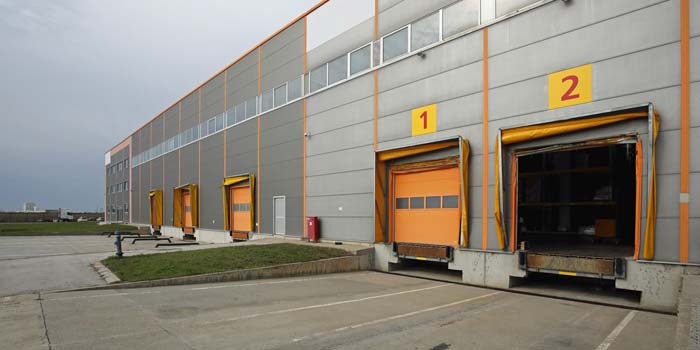

3. Открытая погрузочная платформа

Открытая погрузочная платформа не имеет стен и крыши. Поэтому вы можете загружать и выгружать продукцию прямо из грузовика на платформу. Она проста в использовании и обеспечивает быстрый доступ для вилочных погрузчиков и тележек.

Открытые доки можно использовать для перемещения крупногабаритных грузов и на загруженных складах. Однако они менее безопасны из-за риска падения товаров. Они также не защищают рабочих и продукцию от непогоды.

4. Консольные доки

Консольные доки выдвигаются из здания склада без какой-либо опоры снизу. Это позволяет грузовикам легко подъезжать и загружать товары. Эти доки можно спроектировать для крупногабаритных или тяжёлых грузов, требующих дополнительного пространства.

Консольные доки прочны и идеально подходят для загруженных складов. Они работают быстрее, чем доки вровень или открытые. Однако их строительство может обойтись дороже.

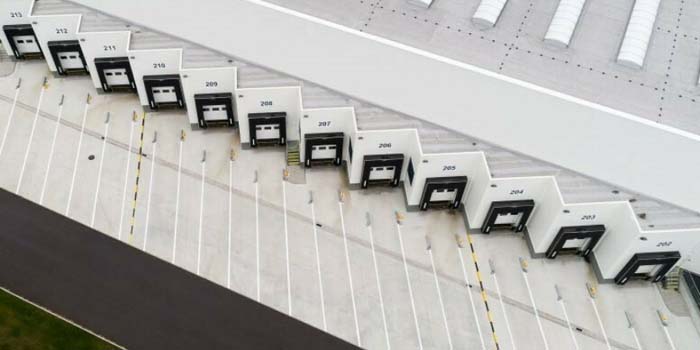

5. Пилообразная погрузочная платформа

Преимущество погрузочных доков типа «пила» заключается в том, что их платформы расположены под углом, образуя зигзаг. Такая конструкция позволяет парковать и разгружать несколько грузовиков одновременно. Благодаря пандусам, у вилочных погрузчиков больше места для работы, что позволяет быстро перемещать товары. Доки типа «пила» идеально подходят для загруженных складов с большим количеством поставок.

6. Док-станция для автомобилей

Въездные доки имеют достаточно большие ворота для въезда грузовиков. Как правило, они имеют прочные стены и полы, выдерживающие вес большегрузных автомобилей. Пространство дока оснащено навесом для защиты оборудования и рабочих.

Вы также увидите пандусы или ровные полы для удобства перемещения внутри. Они предназначены для работы с большим потоком людей и одновременного движения нескольких грузовиков в крупных центрах.

7. Углубленная погрузочная платформа

Вы можете построить углублённые погрузочные платформы, расположенные ниже уровня пола склада. Такая конструкция позволяет грузовикам легко подъезжать к платформе задним ходом, поскольку между грузовиком и платформой образуется ровная поверхность.

Однако для обеспечения плавного движения подъездной путь следует проектировать с небольшим уклоном, не превышающим 10%. Такие причалы также подходят для участков с ограниченным пространством.

Основные компоненты погрузочной платформы и их работа

Базовая конструкция погрузочно-разгрузочного дока состоит из множества взаимодействующих компонентов. Ниже описаны основные компоненты погрузочно-разгрузочного дока и принципы их работы.

Доклевеллеры

Уравнительные платформы — это рампы, которые используются для заполнения зазора по высоте между грузовиком и доком. Они обеспечивают плавное перемещение грузов, создавая безопасный и ровный путь. Эти уравнительные платформы можно регулировать в зависимости от высоты грузовика. С их помощью также можно защитите своих работников и продукцию от резких перепадов.

Таким образом, уравнительные платформы делают погрузочно-разгрузочные работы простыми и безопасными. На складах используются различные типы уравнительных платформ. Они включают в себя механические, пневматические и гидравлические модели.

Док-бамперы

Вы можете использовать отбойники для защиты вашего дока и грузовиков от повреждений. Они поглощают удар при подъезде грузовика к доку задним ходом. Эти ограждения обеспечивают безопасность вашего здания, оборудования, рабочих и груза.

Отбойники для док-станций также снижают расходы на ремонт. Как правило, они изготовлены из резины. Они доступны в различных формах и размерах, чтобы соответствовать вашим требованиям.

Герметизаторы док-станций или докшелтеры

Герметизаторы ворот (герметизаторы ворот) устанавливаются снаружи ворот док-станции. Они обеспечивают герметичность при посадке в автомобиль. Эти герметизаторы также можно использовать для предотвращения проникновения пыли и тепла на склад. Они также экономят энергию и уменьшают потери воздуха. Таким образом, герметизаторы ворот и герметизаторы ворот делают погрузочно-разгрузочные работы чище и безопаснее.

Освещение и вентилятор док-станции

Освещение дока предназначено для водителей, чтобы они могли хорошо видеть во время погрузки и разгрузки (особенно в тёмных местах). Оно повышает безопасность и снижает количество ошибок. Вентиляторы дока обеспечивают циркуляцию воздуха в зоне дока, что делает её более прохладной и комфортной.

Вентиляторы также удаляют пыль и пары. В сочетании с освещением док-станции и вентиляторами работа на рабочем месте становится безопаснее и комфортнее.

Удерживающие устройства для прицепов/замки для грузовиков

Удерживающие устройства для прицепов и замки для грузовиков работают вместе и предотвращают движение грузовиков во время погрузки или разгрузки. Они надежно удерживают грузовик на причале и предотвращают несчастные случаи.

Эти инструменты помогут защитить рабочих, оборудование и грузы от резких движений. Удерживающие устройства для прицепов просты в использовании и повышают безопасность. Они являются важным элементом безопасной погрузочно-разгрузочной платформы.

Подъемные двери

Подъемные ворота — это большие ворота, которые можно открыть вверх, чтобы грузовики могли заехать на док. Кроме того, вы экономите место, поскольку они поднимаются, а не распахиваются. Эти ворота защищают ваш склад от непогоды и обеспечивают сохранность груза.

Подъемные ворота просты в эксплуатации. Вы можете использовать подъемные ворота любой формы и размера, например: рулонные, секционные или скоростные.

Проектирование погрузочной платформы

На складах, в торговых центрах, крупных торговых центрах или на заводах можно спроектировать погрузочно-разгрузочные платформы для ускорения работы и контроля затрат. При проектировании погрузочно-разгрузочной платформы учитывайте следующие моменты.

Безопасность на погрузочной площадке

Погрузочные доки могут быть опасными зонами, если ими не управлять должным образом. На них приходится 25 из 100 несчастных случаев на складах. Соблюдение правил безопасности и правильное использование оборудования могут обеспечить сохранность транспортных средств и товаров.

Вывески на погрузочной площадке

Установка понятных знаков на погрузочной площадке помогает вашим работникам и водителям понять правила и указания. Например: предупреждающие знаки может показывать ограничения скорости, положение грузовика, опасные инструменты или напоминания о безопасности.

Вы также можете разместить фартуки Для максимальной видимости. Правильная система знаков предотвратит несчастные случаи и обеспечит организованность всех работ.

Безопасность докового оборудования

Всегда используйте оборудование для док-станции правильно, чтобы предотвратить несчастные случаи. Ниже приведены основные меры безопасности для защиты инструментов для док-станции.

• Герметизаторы и докшелтеры: Герметизаторы и герметизаторы ворот не только защищают от непогоды, но и четко показывают края дока и проемы для грузовиков.

• • Ограждения и столбики: Вы должны используйте ограждения, чтобы блокировать людей и погрузчики от падения. Плюс, столбики используются для остановки транспортных средств, чтобы они не ударялись о стены и двери.

• Уравнительные платформы: Современные нивелиры оснащены функциями безопасности, такими как защитные приспособления для ног и функция автоматического возврата, которые предотвращают падения.

• Правильное освещение: Хорошее освещение на причале, позволяющее рабочим хорошо видеть. Необходимо установить сигнальные огни для направления водителей Когда транспортные средства будут останавливаться или двигаться. Также установите правильное освещение, чтобы сделать опасные объекты и груз видимыми.

• Док-плиты: Вы можете установить доковые плиты, чтобы заполнить зазор между грузовиком/погрузчиком и доком. Этот инструмент идеально подходит, когда уравнительных платформ недостаточно.

• Защитные барьеры: Вам следует установить защитные барьеры для защиты рабочих и транспортных средств от падения с края дока. Расширяемые барьеры или конусы можно использовать временно чтобы направлять людей.

Автоматизированные системы оповещения

Автоматизированные системы оповещения используются для оповещения работников и водителей о потенциальных опасностях на доке. Вы можете использовать световые сигналы, сигнализацию или датчики для оповещения о движении грузовика или открытии двери. К распространённым автоматизированным системам относятся:

• Датчики приближения зафиксируют момент, когда прицеп начинает движение.
• Детекторы движения размещаются для оповещения работников о неожиданной активности.
• Благодаря блокировочным устройствам вы можете остановить работу уравнительных платформ до тех пор, пока грузовик не будет закреплен.
• Автоматические двери открываются только после завершения проверки безопасности.

Системы связи

Поддержание эффективной системы связи между докерами, водителями грузовиков и операторами погрузчиков сводит к минимуму вероятность несчастных случаев. Для соблюдения стандартов связи в доке можно использовать следующие инструменты.

• Знаки безопасности
• Мигающие индикаторы
• Интеркомы
• Звуковые сигналы тревоги
• Светофоры
• Радиоприемники

Системы удержания транспортных средств на погрузочной площадке

Системы удержания транспортных средств — это устройства безопасности, которые используются для фиксации грузовика или прицепа на погрузочной площадке. Они предотвращают смещение или откат автомобиля во время погрузки или разгрузки груза. Это обеспечивает безопасность рабочих и предотвращает несчастные случаи. Вы также можете избежать повреждений и внезапного появления зазоров между погрузочной площадкой и грузовиком.

Типы систем удержания транспортных средств

Ниже приведены основные типы систем удержания транспортных средств на погрузочных площадках.

• Вращающиеся крюковые ограничители: Эти удерживающие устройства оснащены прочным стальным крюком, который поворачивается и защелкивается на заднем противоударном брусе прицепа. Они удерживают прицеп на месте и предотвращают его перемещение.

• Система противооткатных упоров для транспортного средства: Система противооткатных упоров использует клиновидные блоки, устанавливаемые под задние колеса грузовика для предотвращения его качения. Необходимо использовать противооткатный упор поскольку это простой и недорогой способ поддержания устойчивости транспортного средства.

• Интегрированные системы удержания грузовых автомобилей: Эта система встроена в док. Она автоматически фиксирует грузовик на месте с помощью датчиков и панелей управления. Таким образом, оборудование док-станции и удерживающие устройства работают как единая система.

Вы также можете изучить пост на Reddit настоящие дискуссии, в ходе которых люди делятся практическими советами и идеями по обеспечению безопасности на погрузочных площадках.

Требования OSHA к погрузочным площадкам

OSHA устанавливает правила для погрузочных платформ, чтобы защитить рабочих от несчастных случаев и травм. Вы должны соблюдать эти стандарты любой ценой.

Правила погрузочной платформы

• Обеспечить работникам безопасное рабочее место и обучение
• Поверхности для ходьбы и работы должны быть безопасными.
• Необходимо поддерживать в рабочем состоянии оборудование погрузочной платформы и заменять его по мере необходимости.
• Это обязательно обеспечить надлежащих СИЗ для ваших работников такой как жилеты безопасности бесплатно.
• Необходимо использовать знаки, сигналы и световые сигналы для предупреждения всех о потенциальных опасностях.

Зона погрузочной платформы

Зона погрузочно-разгрузочной платформы — это место, где вы управляете грузовиками, рабочими и оборудованием для перемещения грузов. Хорошо организованная зона погрузочно-разгрузочной платформы способствует повышению безопасности и бесперебойности работы.

Размеры погрузочной платформы в метрах

Стандартные погрузочные ворота обычно имеют ширину от 2,4 до 3 метров. Они рассчитаны на прицепы шириной до 2,6 метров. Ширина платформы может составлять от 1,5 до 2,1 метра. Расстояние между воротами должно составлять от 3,7 до 4 метров, чтобы обеспечить грузовикам достаточно места для безопасного движения.

Требования к высоте погрузочной платформы

Можно построить доки высотой от 1,2 до 1,3 метра, чтобы они соответствовали кузовам грузовиков. У полуприцепов высота кузовов обычно составляет 1,22–1,32 метра, а у фургонов — от 1,14 до 1,22 метра.

Кроме того, с помощью доклевеллеров можно поднять или опустить док на высоту до 0,3 метра в зависимости от высоты транспортного средства. В Америке общепринятая высота док-станции составляет 1,22 метра (48 дюймов).

Требования к уклону пандуса

Вы можете спроектировать рампы или уравнительные платформы с максимальным уклоном от 6% до 8%, чтобы вилочные погрузчики могли безопасно преодолевать проемы. Въездные рампы могут иметь уклон 8%, чтобы высота рампы над землей составляла 1 метр. Глубина рампы должна составлять от 35 до 50 метров, чтобы грузовики имели достаточно места для безопасного разворота (радиус разворота около 32 метров).

Требования к весу

Необходимо проектировать уравнительные платформы, способные выдерживать нагрузку от 25 000 до 50 000 фунтов (от 11 до 23 метрических тонн) при нормальной эксплуатации. Доковые платформы и приямки представляют собой углубления под уровнем дока. Вы можете сделать их достаточно прочными, чтобы управлять вилочными погрузчиками в доке Ширина 7-8 метров с железобетоном.

Погрузочная площадка против погрузочной платформы

Погрузочные доки и погрузочные платформы в основном используются как взаимозаменяемые, но между ними есть небольшие различия.

Распространенные проблемы с погрузочной площадкой

Зона погрузочно-разгрузочной платформы — самое загруженное место на складе. Поэтому вы можете столкнуться с различными проблемами и рисками для безопасности.

• Незащищённые края дока создают опасность падения для рабочих. Можно использовать хорошо видимую разметку и защитные ограждения для защиты.

• • Плохое состояние поверхности на погрузочных площадках может затруднить перемещение тяжёлых грузов. Это может увеличить риск травм спины у рабочих.
  • Риск ожогов возникает из-за горячего оборудования, химикатов или электричества в доке. Вы можете установить знаки пожарной безопасности предупредить рабочих.
  • Незакреплённые грузы могут упасть во время погрузки и разгрузки, что может привести к травмам или повреждениям. Для обеспечения устойчивости и безопасности груза можно использовать ремни или ограждения.

•  Столкновения погрузчиков с пешеходами происходят, когда люди и погрузчики находятся в одном пространстве. Для обеспечения безопасности используйте обозначенные пешеходные дорожки и предупреждающие знаки.

• Неисправность двигателя или механизма открывания может привести к нарушению нормальной работы доковых ворот. Вы можете использовать инструменты для защиты проводов и регулярное техническое обслуживание для предотвращения проблем.

Часто задаваемые вопросы

Сколько стоит построить погрузочную площадку?

Базовые доки могут стоить дешевле — от $10000 до $25000. Но если вы хотите построить доки с уравнительными платформами и системами безопасности, цена составит от $25000 до $50000 и выше. Стоимость строительства более продвинутого погрузочного дока может увеличиться до (от $50000 до $100000 и выше).

Как долго можно парковать автомобиль на погрузочной площадке в Великобритании?

В Великобритании парковка на погрузочной площадке разрешена только во время погрузки или разгрузки груза. Максимальное время парковки составляет 20 минут. В противном случае, если вы припаркуетесь или будете ждать, не выполняя активных действий в течение этого времени, вы можете получить штраф.

Имеются ли в многоквартирных домах погрузочно-разгрузочные платформы?

Во многих современных и крупных многоквартирных домах в городах предусмотрены погрузочно-разгрузочные площадки для переездов и доставки крупногабаритных грузов. Однако в небольших или старых домах их может не быть. В этом случае вам может потребоваться организовать парковочное место для переезда грузовика.

Как часто следует проверять детали погрузочной платформы?

Необходимо ежемесячно осматривать компоненты погрузочно-разгрузочной платформы. Рекомендуется ежедневно очищать их от грязи и мусора. Специалист должен осматривать платформу не реже одного раза в год. Точный график осмотров можно составить, исходя из загруженности погрузочно-разгрузочной платформы.
